Bantalan Bergelang vs. Bantalan Standar: Masalah Apa yang Sebenarnya Dipecahkan oleh Desain Flange?

Jawaban Langsung: Flensa Memecahkan Pemosisian Aksial dan Menyederhanakan Pemasangan Tanpa Perangkat Keras Ekstra

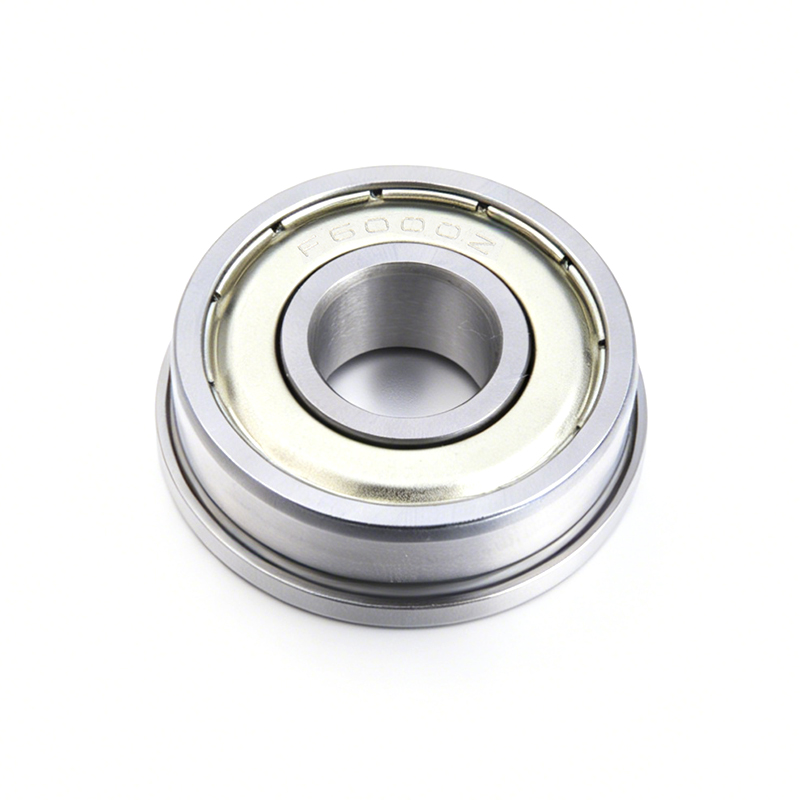

A bantalan bergelang adalah bantalan bola atau rol standar dengan kerah terintegrasi (flensa) yang memanjang dari cincin luar. Tugas utama flensa adalah menempatkan bantalan secara aksial di dalam lubang rumah , mencegahnya tergelincir atau bergeser di sepanjang poros selama pengoperasian — masalah yang harus diselesaikan oleh bantalan standar tanpa flensa dengan menggunakan cincin penahan, tangga bahu yang dimasukkan ke dalam rumahan, atau spacer dan mur pengunci.

Secara praktis, hal ini berarti bantalan berflensa mengurangi jumlah komponen yang diperlukan dalam suatu perakitan, menyederhanakan persyaratan pemesinan untuk housing, dan membuat penyelarasan lebih dapat diulang di seluruh proses produksi. Dalam aplikasi seperti roller konveyor, mekanisme printer, dan rumah motor kecil, peralihan dari bantalan standar ditambah rakitan penahan ke bantalan berflensa tunggal dapat kurangi jumlah komponen di bagian rakitan tersebut sebanyak 2–4 komponen . Sisa artikel ini merinci masalah mana yang ditangani oleh desain flensa, kekurangannya, dan bagaimana memutuskan antara bantalan flensa dan bantalan standar untuk aplikasi tertentu.

Masalah 1: Pemosisian Aksial Tanpa Perangkat Keras Tambahan

Masalah paling mendesak yang dipecahkan oleh desain flensa adalah menjaga bantalan pada posisi aksial tetap relatif terhadap rumahan, tanpa bergantung pada komponen penahan terpisah.

Bagaimana Bantalan Standar Menangani Masalah Ini

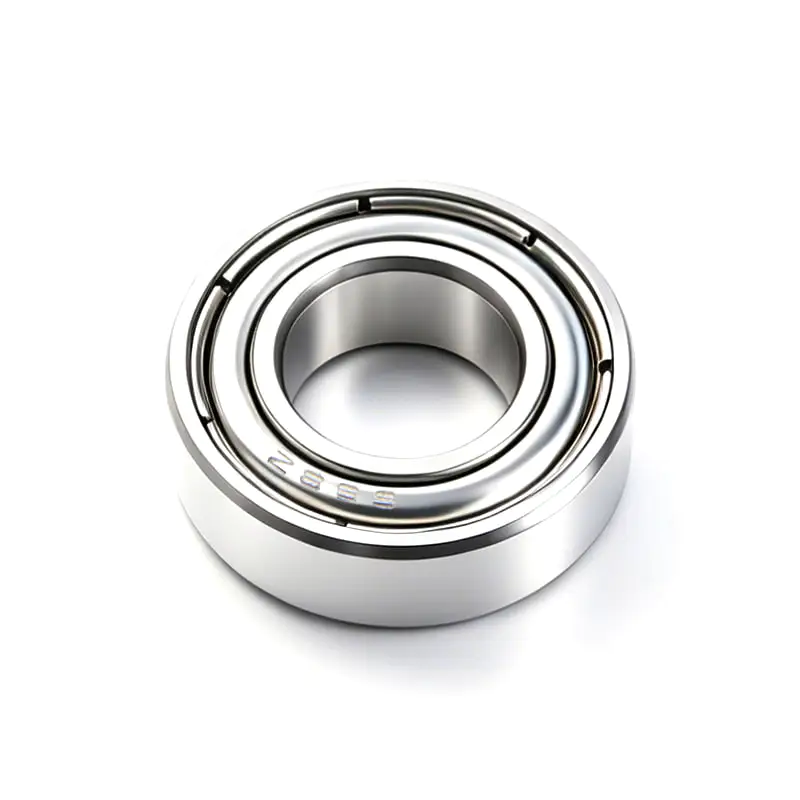

Dengan bantalan standar (tidak berflensa), cincin luarnya berbentuk silinder polos, yang berarti tidak ada yang dapat menghentikannya meluncur di sepanjang sumbu lubang di bawah getaran atau beban dorong. Desainer biasanya mengatasi hal ini dengan bahu mesin di rumah di satu sisi dan cincin penahan, cincin penahan, atau penutup ujung di sisi lain. Masing-masing solusi ini memerlukan presisi pemesinan dan langkah perakitan tambahan.

Bagaimana Flange Mengatasinya Secara Langsung

Kerah bantalan berflensa terpasang rata dengan permukaan lubang rumah, bertindak sebagai penahannya sendiri. Ini berarti housing hanya membutuhkan lubang yang lurus dan tidak berbahu, bukan lubang yang berundak — operasi pemesinan yang jauh lebih sederhana dan lebih murah , khususnya pada rumah berdinding tipis seperti braket lembaran logam atau komponen plastik cetakan injeksi, di mana pemesinan bahu bagian dalam yang presisi sulit atau tidak mungkin dilakukan.

Masalah 2: Pemasangan pada Bahan Perumahan yang Tipis atau Lunak

Bantalan standar mengandalkan sejumlah ketebalan dinding rumahan dan kekakuan material untuk mempertahankan kesesuaian tekan yang aman. Flensa mengatasi kasus di mana asumsi ini tidak berlaku.

Mengapa Rumah Tipis Bermasalah untuk Bantalan Standar

Dalam aplikasi yang menggunakan selubung logam lembaran tipis, plastik, atau aluminium — umum pada perangkat elektronik konsumen, peralatan kecil, dan mesin ringan — bantalan standar sepenuhnya bergantung pada kesesuaian interferensi antara cincin luar dan lubang. Jika dinding rumah terlalu tipis atau bahannya terlalu lunak, kecocokan ini dapat kendor seiring waktu karena getaran, siklus termal, atau siklus beban yang berulang, sehingga menyebabkan bantalan keluar dari posisinya.

Bagaimana Flange Mengkompensasi

Karena flensa menempel langsung pada permukaan rumah (sering kali diamankan dengan sekrup pemasangan melalui lubang flensa, dalam kasus unit rumah berflensa), flensa tidak hanya mengandalkan kecocokan interferensi untuk tetap berada di tempatnya. Hal ini membuat bantalan bergelang sangat cocok untuk digunakan rumah plastik dan braket lembaran logam yang dicap , di mana bantalan press-fit standar mungkin akan kendor dalam masa pakai yang relatif singkat.

Masalah 3: Menyederhanakan Perakitan dan Mengurangi Jumlah Bagian

Di luar fungsi mekanis, desain flensa mempunyai dampak langsung terhadap efisiensi produksi dan tenaga kerja perakitan.

Lebih Sedikit Komponen ke Sumber dan Stok

Rakitan bantalan standar yang memerlukan retensi aksial mungkin memerlukan cincin penahan, alur yang cocok yang dimasukkan ke dalam poros atau lubang, dan mungkin penjarak — yang masing-masing merupakan nomor komponen terpisah untuk diambil, diperiksa, dan disimpan. Bantalan bergelang menggabungkannya menjadi satu komponen, yang mengurangi kompleksitas bill-of-material dan menurunkan risiko kesalahan perakitan akibat perangkat keras yang hilang atau tidak cocok.

Throughput Jalur Perakitan Lebih Cepat

Dalam manufaktur bervolume tinggi, setiap langkah pengikatan tambahan menambah waktu siklus. Mengganti pemasangan cincin penahan multi-langkah dengan satu penyisipan (atau penyisipan ditambah beberapa sekrup) dapat menghemat waktu yang dapat diukur dari setiap siklus perakitan — perbedaan yang sangat signifikan di seluruh produksi yang berjalan dalam jumlah puluhan atau ratusan ribu unit.

Masalah 4: Mempertahankan Keselarasan dalam Sistem Multi-Bearing

Sistem dengan banyak bantalan yang mendukung satu poros — umum pada sistem konveyor, roller printer, dan rakitan gerak linier — menghadapi tantangan penyelarasan tertentu yang dapat diatasi dengan desain flensa.

Masalah Penyelarasan dalam Dukungan Multi-Titik

Ketika poros ditopang pada dua titik atau lebih, bahkan perbedaan kecil dalam posisi aksial di setiap lokasi bantalan dapat menyebabkan ketidaksejajaran, yang menyebabkan distribusi beban tidak merata dan keausan dini. Bantalan standar bergantung sepenuhnya pada akurasi pemesinan housing untuk mempertahankan posisi aksial yang konsisten di beberapa titik pemasangan.

Bagaimana Flensa Meningkatkan Pengulangan

Karena permukaan flensa memberikan permukaan referensi yang konsisten dan dapat menemukan lokasinya sendiri, maka bantalan berflensa meningkatkan pengulangan posisi di beberapa titik pemasangan tanpa mengharuskan setiap lubang rumah dikerjakan dengan toleransi ketat yang sama seperti yang diperlukan untuk desain bahu. Ini adalah alasan utama mengapa unit berflensa umum digunakan dalam sistem konveyor modular, di mana unit bantalan yang identik dipasang di banyak stasiun di sepanjang jalur.

Dimana Desain Flange Tidak Membantu (dan Bahkan Bisa Menjadi Kelemahan)

Bantalan bergelang bukanlah peningkatan universal dibandingkan bantalan standar. Memahami keterbatasannya sama pentingnya dengan memahami manfaatnya.

Peningkatan Jejak Radial

Flensa itu sendiri menambahkan material di luar diameter cincin luar, yang berarti bantalan bergelang menempati lebih banyak ruang radial dibandingkan bantalan standar yang setara. Dalam aplikasi yang ruangnya sangat terbatas — perangkat mini, rangkaian roda gigi ringkas, atau rakitan bertingkat — hal ini menambah jejak dapat mengesampingkan desain bergelang sepenuhnya , meskipun manfaat pemosisian aksial akan berguna.

Mengurangi Kapasitas Beban pada Antarmuka Flange

Tergantung pada ketebalan dan material flensa, flensa itu sendiri memiliki toleransi beban yang lebih rendah dibandingkan struktur bantalan utama. Dalam aplikasi beban dorong tinggi, mengandalkan flensa saja untuk menyerap beban aksial berat yang berulang dapat menyebabkan deformasi flensa atau retak seiring berjalannya waktu — yang berarti bantalan flensa paling cocok untuk penempatan dan retensi dorong ringan hingga sedang, bukan sebagai pengganti bantalan dorong khusus dalam skenario beban berat.

Biaya Satuan Lebih Tinggi

Bantalan bergelang biasanya berharga mahal 10–25% lebih banyak daripada bantalan standar yang setara dengan ukuran dan kualitas yang sama, karena bahan tambahan dan permesinan yang terlibat dalam pembentukan flensa. Untuk aplikasi dimana retensi aksial dapat dicapai dengan biaya murah melalui desain housing (seperti housing logam die-cast yang bahunya mudah dipasang), bantalan standar yang dipasangkan dengan fitur penahan sederhana mungkin merupakan pilihan yang lebih ekonomis.

Bantalan Bergelang vs. Bantalan Standar: Perbandingan Berdampingan

Tabel di bawah ini merangkum trade-off inti yang dibahas di atas untuk membantu memperjelas opsi mana yang lebih sesuai dengan skenario desain tertentu.

Jenis Flensa Umum dan Apa yang Dirancang untuk Dipecahkannya

Tidak semua bantalan berflensa sama — konfigurasi flensa yang berbeda mengatasi masalah pemasangan yang sedikit berbeda.

Flensa Penuh

Flensa penuh memanjang sepenuhnya di sekeliling lingkar bantalan, memberikan permukaan retensi aksial maksimum. Jenis ini umum digunakan pada aplikasi dengan getaran terus-menerus, seperti roda skateboard dan roller konveyor kecil, di mana kontak menyeluruh dan konsisten terhadap permukaan rumah akan bermanfaat.

Flensa Berlubang (Patah).

Flensa berlubang memiliki celah atau takik kecil yang dipotong pada cincin flensa, sering kali untuk memungkinkan perekat atau senyawa retensi tambahan terikat melalui flensa ke dalam wadahnya. Varian ini digunakan ketika kecocokan mekanis saja tidak dianggap sepenuhnya dapat diandalkan, seperti pada beberapa peralatan industri dengan getaran tinggi.

Unit Perumahan Bergelang

Daripada menggunakan flensa pada bantalan itu sendiri, beberapa desain menggunakan blok bantalan berflensa terpisah atau unit flensa yang menampung sisipan bantalan standar. Ini biasanya mencakup lubang pemasangan untuk memasang baut langsung ke rangka atau dinding, sehingga memecahkan masalah lain: menghilangkan kebutuhan akan lubang mesin sama sekali , yang umum terjadi pada peralatan pertanian dan penanganan material di mana pemasangan di permukaan lebih praktis daripada pemasangan di lubang.

Kerangka Keputusan: Kapan Memilih Flensa Dibanding Standar

Dengan menyatukan faktor-faktor di atas, kerangka kerja berikut membantu menentukan jenis bantalan mana yang lebih sesuai dengan skenario desain tertentu.

1. Pilih bantalan bergelang kapan : wadahnya berdinding tipis, plastik, atau sulit dikerjakan dengan bahu; ketika pemosisian aksial perlu diulangi di beberapa titik pemasangan; atau ketika mengurangi jumlah komponen dan waktu perakitan adalah prioritas
2. Pilih bantalan standar kapan : ruang radial dibatasi secara ketat; housing dapat dikerjakan dengan mudah dan presisi menggunakan bahu; atau aplikasinya melibatkan beban dorong yang berat dan berkelanjutan, lebih baik ditangani dengan pengaturan bantalan dorong khusus
3. Pertimbangkan unit rumah bergelang ketika pemasangan di permukaan pada rangka atau dinding lebih praktis daripada pemasangan di dalam lubang, seperti pada peralatan pertanian atau konveyor

Ringkasan Akhir

Desain flensa memecahkan serangkaian masalah yang spesifik dan terdefinisi dengan baik: pemosisian aksial tanpa perangkat keras tambahan, pemasangan yang andal pada material housing yang tipis atau lunak, pengurangan jumlah komponen dan kompleksitas perakitan, serta peningkatan kemampuan pengulangan penyelarasan di seluruh sistem multi-bantalan. Keuntungan-keuntungan ini disebabkan oleh jejak radial yang lebih besar, kapasitas dorong berat yang agak terbatas, dan harga premium yang tidak terlalu mahal.

Hal ini dapat menjadi pelajaran praktis bagi para insinyur dan pembeli bantalan bergelangs are a targeted solution, not a universal upgrade . Mereka adalah pilihan yang tepat ketika kendala perumahan atau efisiensi perakitan membuat retensi aksial penempatan sendiri menjadi berharga, dan pilihan yang salah ketika ukuran radial yang kompak atau kapasitas beban dorong yang besar adalah pendorong desain utama. Mengevaluasi lingkungan pemasangan tertentu dan profil beban — daripada memilih salah satu jenis bantalan karena kebiasaan — tetap merupakan cara yang paling dapat diandalkan untuk membuat pilihan yang tepat untuk aplikasi tertentu.
